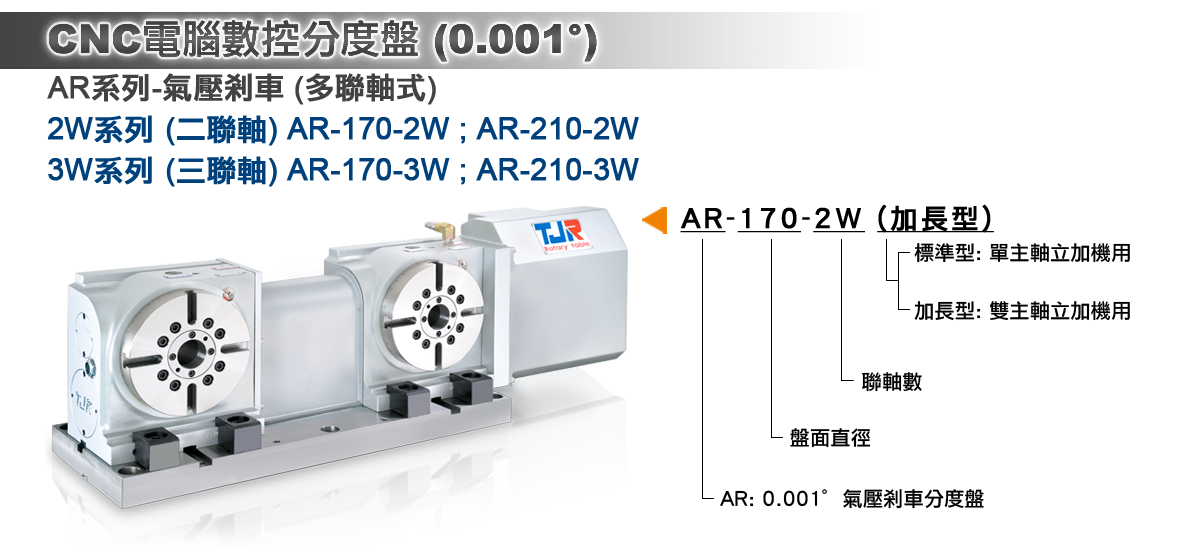

AR:氣刹分度盤(多聯軸)



精度檢驗標準:日本JIS
型號 單位 AR-170-2W/3W AR-210-2W/3W
盤面直徑 mm Φ 170 Φ 210
盤面中心孔直徑 mm Φ 67 Φ 67
心軸套內孔直徑 mm Φ 40H7 Φ 40H7
中心孔貫穿直徑 mm Φ 40 Φ 40
中心高度 (含底板) (立式使用) mm 175 200
雙盤面中心距 mm 300 300
盤面T型槽寬度 mm 12H7 12H7
底部導鍵寬度 mm 18h7 18h7

最小設定單位

 deg. 0.001 0.001
分割精度 sec. 20 20
重複精度 sec. 4 4

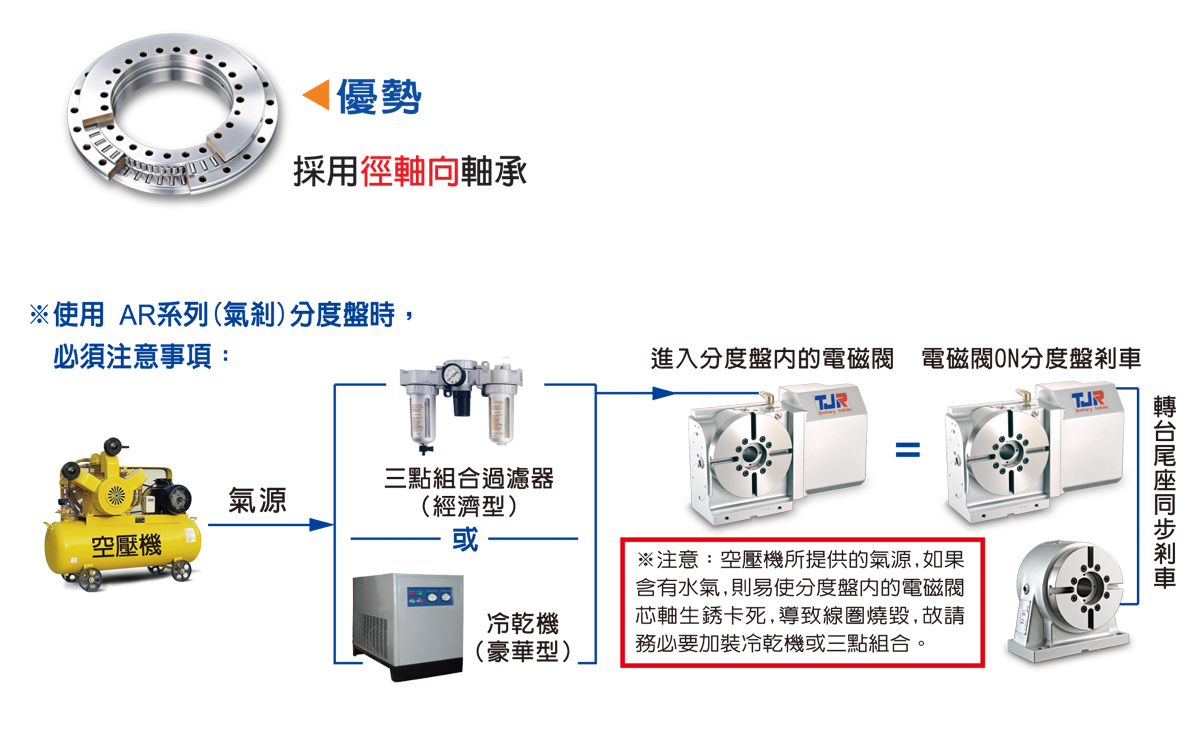

鎖緊方式 (使用壓力: 氣壓) kg/cm2 5
鎖緊扭矩 kg-m 20 20
伺服馬達型號 FANUC 錐軸帶鍵 α8i/β12is α8i/β12is
三菱

直軸不帶鍵

 HF-54/104 HF-54/104
減速比 - 1/90 1/90

盤面最大轉速 (以Fanuc系列計算)

r.p.m 44.4 44.4

容許負載慣性容量 (臥置使用時)

 kg.cm.sec2 5.4 8.3
容許工件荷重 立式 kg 75 75
使用尾座 kg 150 150



容許負載
(轉盤夾緊時)

 F kgf 1450 1450
FxL kgf.m 100 100
FxL kgf.m 20 20
容許切削扭矩 kg.m 18 18
轉台重量 (不含馬達) kg - -
