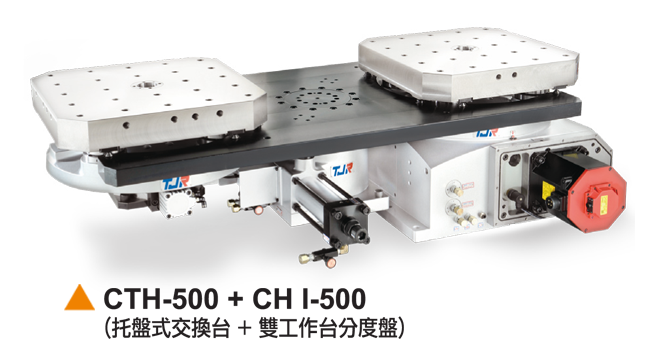

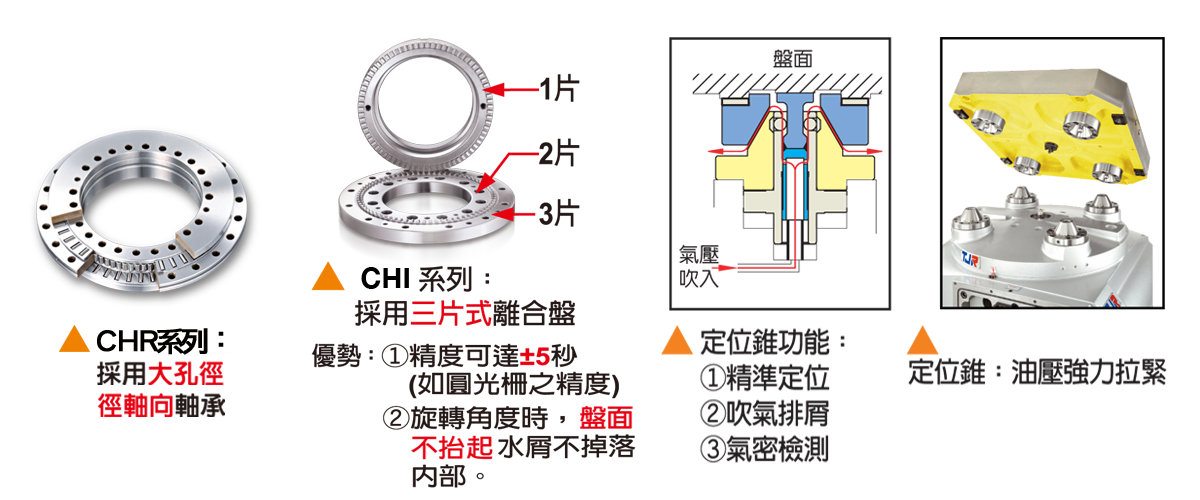

CHI/CHR:油剎雙工作台

精度檢驗標準:日本JIS
型號 單位 CHI-500 CHR-500 CHR-630(線軌)
盤面尺寸 mm
□ 500x500
 □ 500x500 □ 630x630
盤面中心孔直徑 mm Φ50x27 深 Φ50x27 深  Φ50x27 深

盤面高度(水平位置)

 mm 445 430  500
工作臺T型槽寬度 mm 18H7 18H7  -
導鍵寬度 mm 18h7 18h7  -
最小設定單位 deg. 1° or 5° 0.001° 0.001°
分割竟 度 sec. ±5 15 15
重複精度 sec. ±1 4  4
鎖緊壓力 kg/cm2 油壓 (35kg/cm2)
鎖緊扭矩 kg-m 1000 320  500
伺服馬達型號 FANUC 直軸不帶鍵 α12i / β22is α12i / β22is  α22i / β22is
三菱 直軸不帶鍵 HF-204 HF-204  HF-204S
減速比   1:180 1:180  1:180
盤面最大轉速
(以Fanuc α 計算)		 r.p.m 16.6 16.6  16.6
容許工件荷重 臥式 kgf 600 600  1200
容許切削扭矩 kgf.m 250 250  420
轉台重量(不含馬達) kg

716 (含雙盤)
