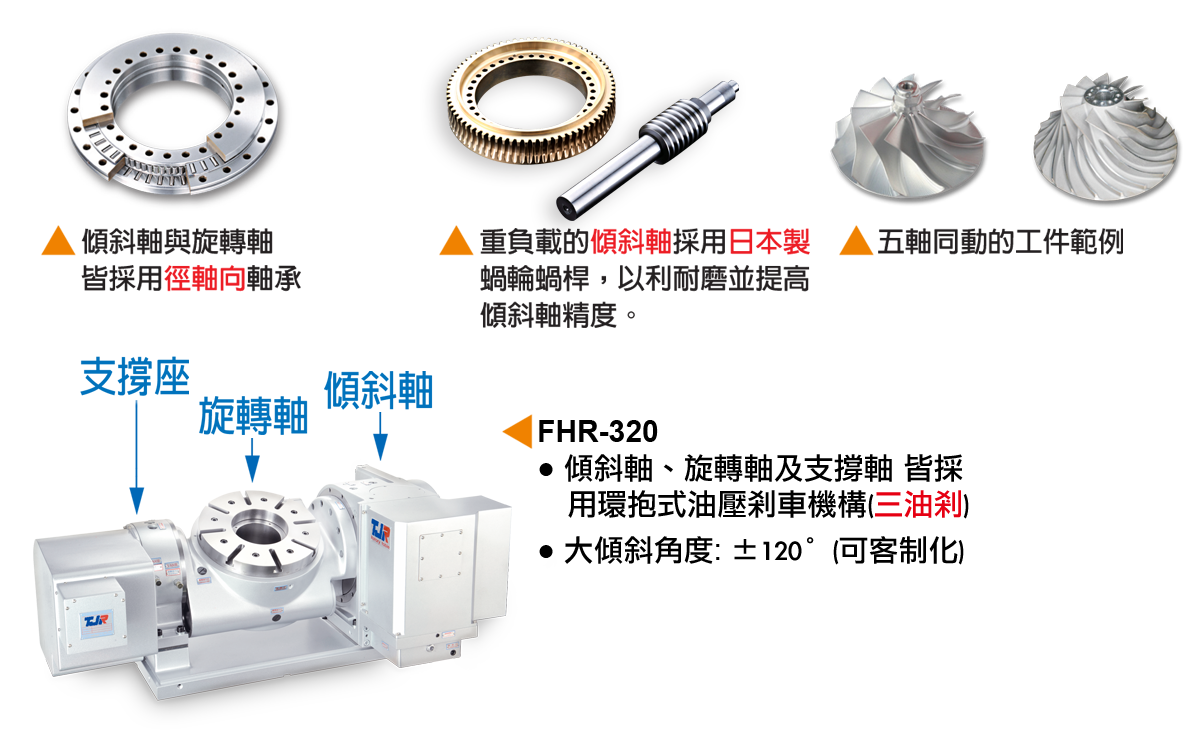

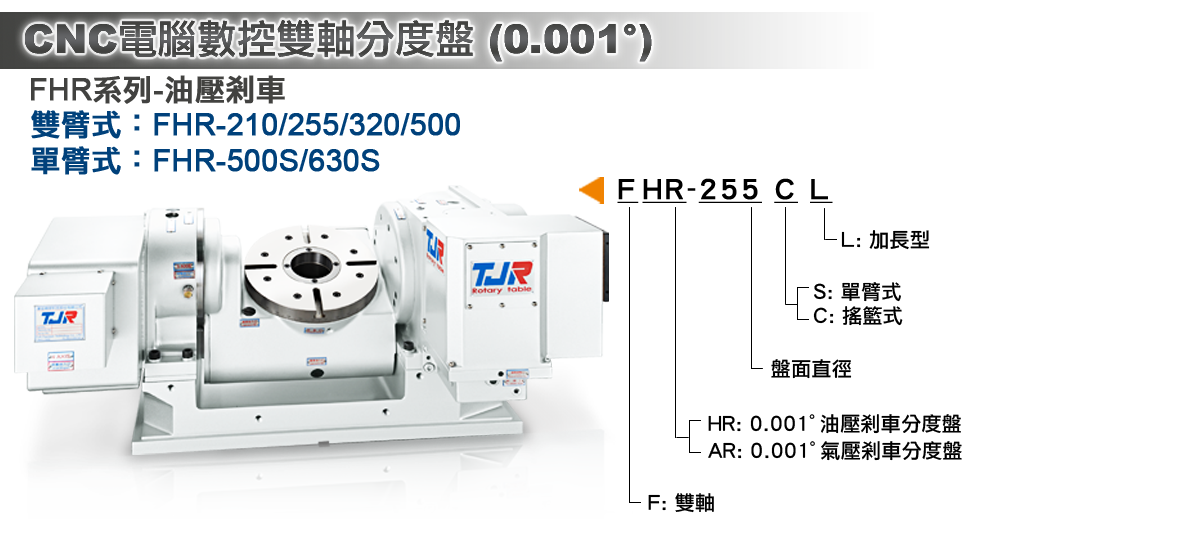

FHR:雙軸油剎分度盤





精度檢驗標準:日本JIS
型號 單位 FHR-210/210B FHR-255 FHR-320
盤面直徑 mm Φ 210 Φ 255 Φ 320
盤面中心孔直徑 mm Φ 40H7 Φ 110 Φ 150
心軸套內孔直徑 mm Φ 40H7 Φ 80H7 Φ 120H7
中心孔貫穿直徑 mm Φ 40 Φ 80 Φ 120
盤面高度 (立式位置) mm 270 290 355
工作臺T型槽寬度 mm 12H7 12H7 14H7
導鍵寬度 mm 14h7 18h7 18h7

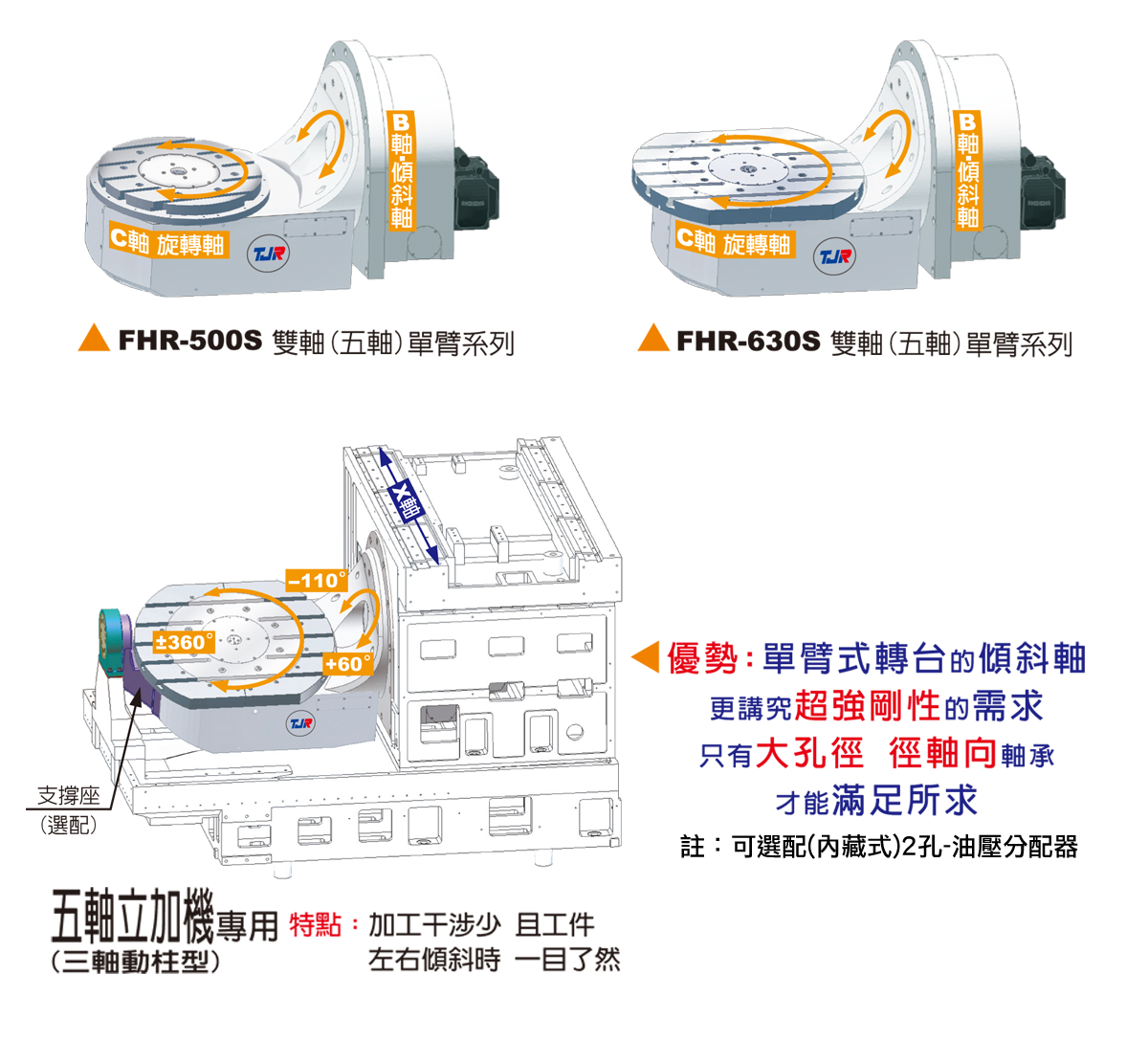

軸   旋轉

傾斜
(-30°~+120°)

 旋轉

傾斜
(±120°)

 旋轉

傾斜
(±120°)

最小設定單位 deg. 0.001 0.001 0.001 0.001 0.001 0.001
分割精度 sec. 20 60 15 50 15 50
重複精度 sec. 4 4 4 4 4 4
鎖緊方式 (使用壓力) kg/cm2 油壓 (35)
鎖緊扭矩 kg-m 28 28 70 140 105 175
伺服馬達型式 FANUC - α2i/β4is
(錐軸)		 α4i/β8is
(錐軸)		 α4i/β8is
(錐軸)		 α8i/β12is
(錐軸)		 α8i/β12is
(錐軸)		 α12i
/β22is(直軸)
三菱 錐軸 (台)
直軸 (陸)		 HF-75 HF-54/104 HF-104 HF-154 HF-104 HF-204
(直軸)
減速比 - 1/90 1/120 1/120 1/120 1/120 1/120
盤面最大轉速
(以Fanuc α系列計算)		 r.p.m 44.4 33.3 33.3 33.3 33.3 25
容許負載慣性容量 (臥置使用時) kg.cm.sec2 4.13 8.13 25.6
容許工件荷重 0° 水平 kg 75 100 200
0°~90°傾斜 kg 50  75 150
容許負載 (轉盤夾緊時) F kgf 750 1500 1800
FxL kgf.m 28  110 145
FxL kgf.m 28  55 90
容許切削扭矩 kg.m 18  55 80
轉台重量 (不含馬達) kg   296 470

 精度檢驗標準:日本JIS

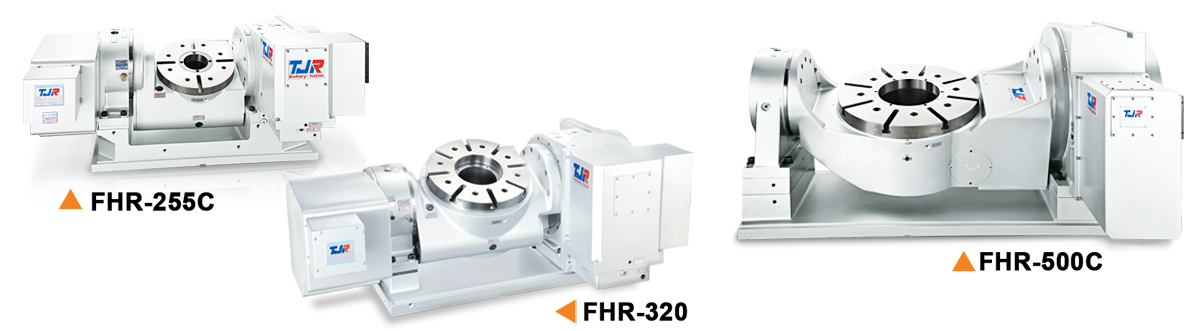

型號 單位 FHR-320C (搖籃式) FHR-500C (搖籃式) FHR-630S
盤面直徑 mm Φ 320  Φ 500 外盤Φ720x600 內盤Φ500
盤面中心孔直徑 mm Φ 150  Φ 250 -
心軸套內孔直徑 mm Φ 120H7  Φ 220H7 -
中心孔貫穿直徑 mm  Φ 80   Φ 220 -
盤面高度 (立式位置) mm  310 440 -
工作臺T型槽寬度 mm 14H7  18H7 18H7
導鍵寬度 mm 18h7 18h7 -
軸   旋轉

傾斜
(±120°)

 旋轉

傾斜
(±120°)

 旋轉

傾斜
(-110°~+60°)
最小設定單位  deg.  0.001 0.001 0.001 0.001 0.001 0.001
分割精度  sec.  15 50 15 50 - -
重複精度  sec.  4 4 4 4 4 4
鎖緊方式 (使用壓力)  kg/cm2 油壓 (35)
鎖緊扭矩  kg-m  70 175 320 410 320 500
伺服馬達型式 FANUC - α4i/β8is
(錐軸)		 α12i/β22is
(直軸)		 α12i/β22is
(直軸)		  α22is
(直軸)		 α12i
(直軸)		  α30i
(直軸)
三菱 錐軸 (台)
直軸 (陸)		  HF-104

HF-204
(直軸)

 HF-204
(直軸)		 HF-345
(直軸)		 西門子(直軸)1FK7083 西門子(直軸)
1FK7101
減速比 -  1/120 1/120  1/120 1/180 1/120 1/120
盤面最大轉速
(以Fanuc α系列計算)		  r.p.m 33.3 25 25 11.1 25 25
容許負載慣性容量 (臥置使用時)  kg.cm.sec2 25.6 156.2 135
容許工件荷重 0° 水平  kg 200  500 300
0°~90°傾斜 kg 100  300 300
容許負載 (轉盤夾緊時) F                 kgf 1800  3000 -
FxL            kgf.m 145  410 500
FxL            kgf.m 90  320 320
容許切削扭矩 kg.m 55  250 250
轉台重量 (不含馬達) kg - 1091   -
