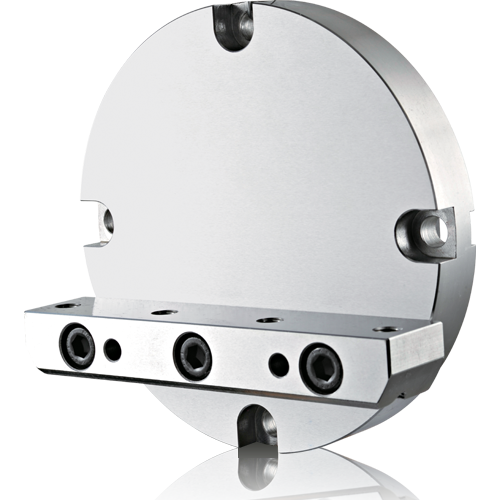

圓盤式L塊

圓盤式L塊



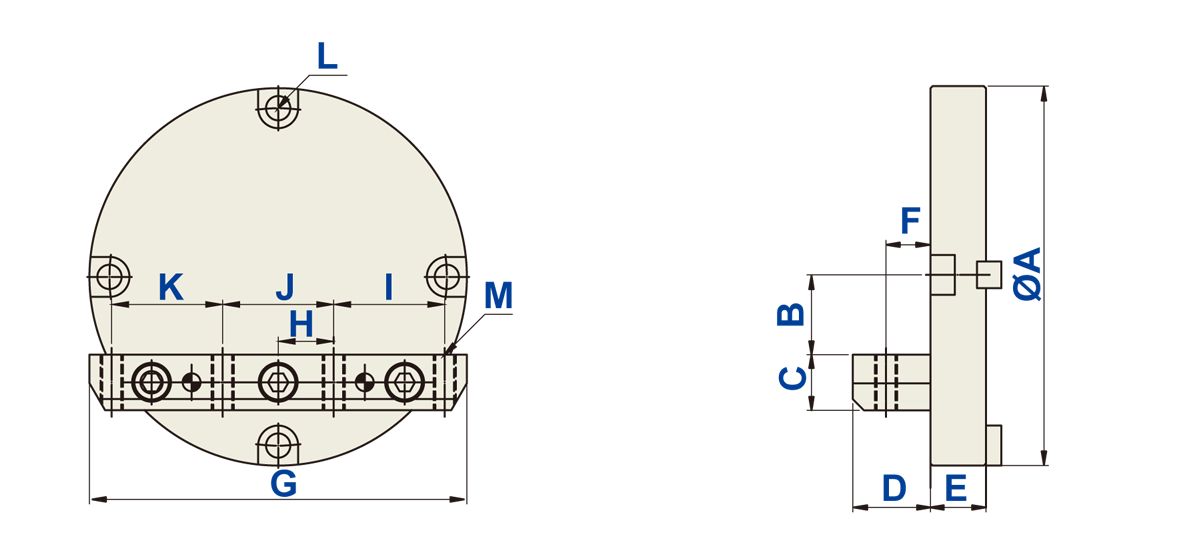

規格 (單位 : mm)
機型 / 尺寸
ØA
 B C D E F G H I J K L M
AR-125
Ø125
 25 25 25 20 12.5 120 27 25 54 25 M10 4-M8
AR-170
Ø170
 35 25 35 25 20 170 25 50 50 50 M10 4-M10
AR-210
Ø210
 40 35 40 25 20 200 27.5 55 55 55 M10 4-M10
HR-210
Ø210
 40 35 40 25 20 200 27.5 55 55 55 M10 4-M10
HR-255
Ø250
 45 40 40 25 20 250 37.5 75 75 75 M10 4-M10
HR-320
Ø320
 45 45 45 30 22.5 300 42.5 85 85 85 M12 4-M12
HR-400
Ø400
 45 45 45 30 22.5 400 75 80 150 80 M12 4-M12
