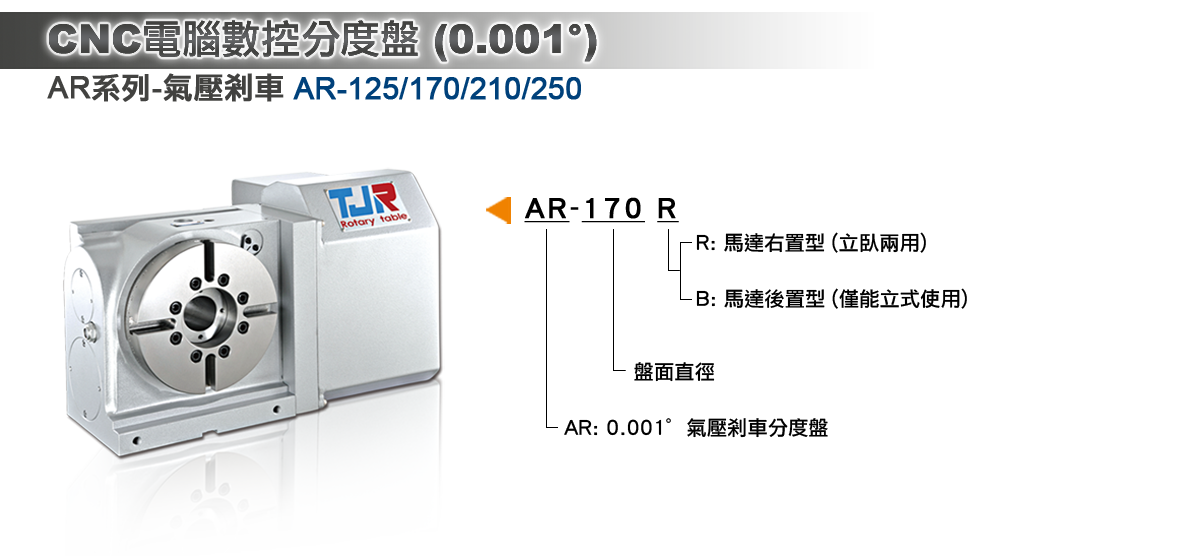

AR:氣剎分度盤

精度檢驗標準: 日本JIS

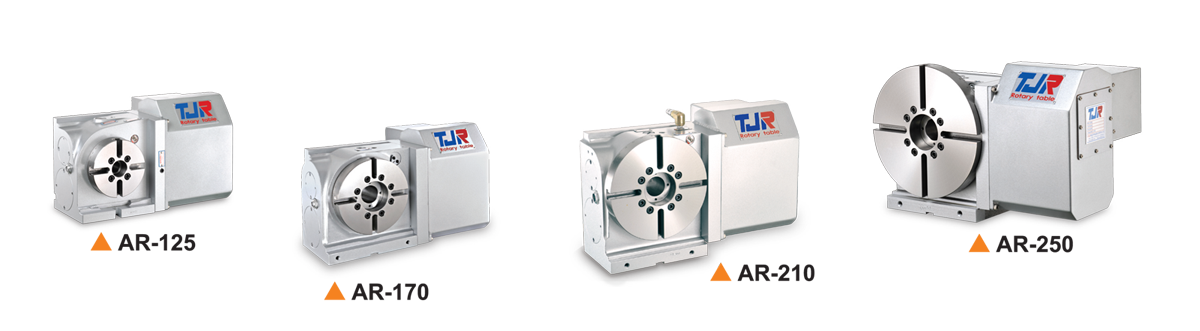

型號 單位 AR-125R AR-170R AR-210R AR-250R
盤面直徑 mm Φ 125 Φ 170 Φ 210 Φ 250
盤面中心孔直徑 mm Φ 35H7 Φ 67 Φ 67 Φ 67
心軸套內孔直徑 mm - Φ 40H7 Φ 40H7 Φ 40H7
中心孔貫穿直徑 mm  Φ 25  Φ 40  Φ 40 Φ 40
中心高度  (立式位置) mm  110 135 160 160
工作臺高度  (臥式水平位置) mm 152 152 152 160
工作臺T型槽寬度 mm 12H7 12H7 12H7 12H7
導鍵寬度 mm  14h7 18h7 18h7 18h7
最小設定單位  deg. 0.001 0.001 0.001 0.001
分割精度  sec.  40 20 20 20
重複精度  sec. 4 4 4 4

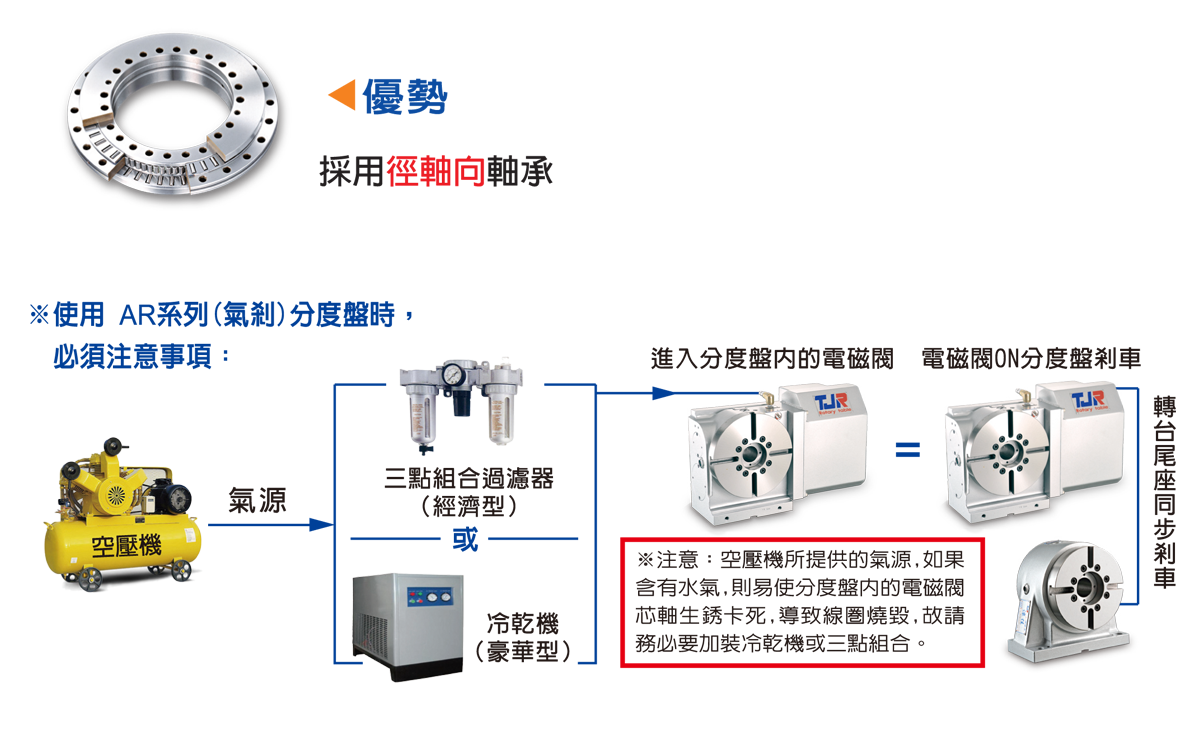

鎖緊方式  (使用壓力: 氣壓）  kg/cm2 re (5kg/cm2)
鎖緊扭矩  kg-m 8 20 20 20
伺服馬達型號  FANUC 錐軸帶鍵  α2i/β4is   α4i/β8is α4i/β8is  α4i/β8is
 三菱

錐軸 (台)
直軸 (陸)

  HF-75/105 HF-54/104  HF-54/104  HF-54/104
減速比 -  1/60 1/90 1/90 1/90
盤面最大轉速 (以Fanuc α 電機計算)   r.p.m 83.33 44.4 44.4 44.4

容許負載慣性容量 (臥置使用時)

  kg.cm.sec2 2 5.4 8.3 11.7
容許工件荷重  立式         kg  50 75 75 75
 使用尾座  kg 100 150 150 150
 臥式         kg 100 150 150 150

容許負載
(轉盤夾緊時)

  F                kgf 1000 1450 1450 1450
 FxL          kgf.m 45 100 100 100
 FxL         kgf.m  12 20 20 20
容許切削扭矩                      kg.m 9 18 18 18
轉台重量 (不含馬達)  kg 34 50 55 58
