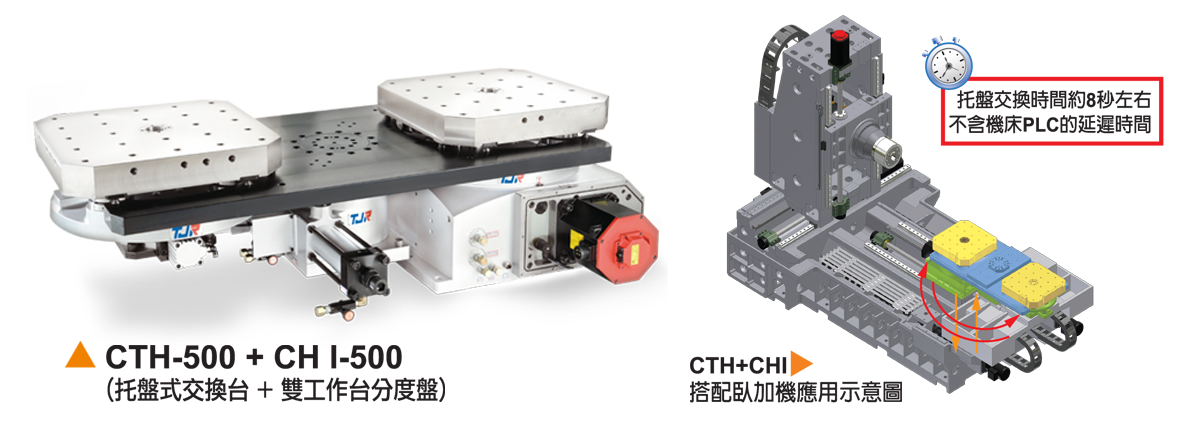

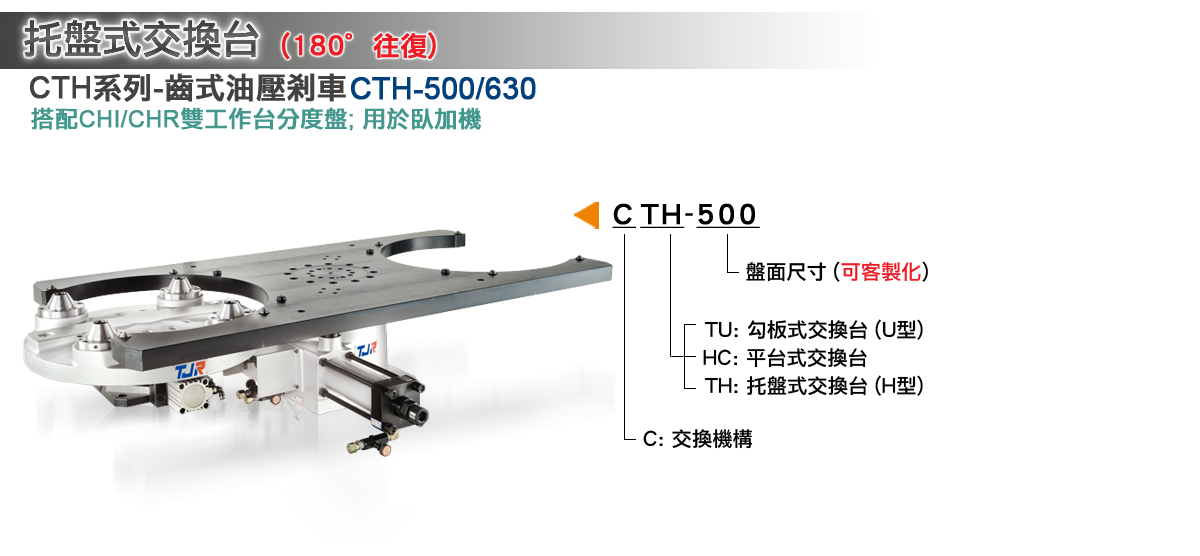

CTH:托盤式交換台
| 型號 | 單位 | CTH-500 | CTH-630 | |
| 舉升機構 | - | 托盤式(H型) | 托盤式(H型) | |
| 盤面尺寸 | mm |
□ 500x500
|
□ 630x630
|
|
| 旋轉方式 | - | 油壓齒排 | 油壓齒排 | |
| 旋轉角度 | deg. | 180° 往復 | 180° 往復 | |
| 鎖緊方式 (使用壓力) | kg/cm2 | 油壓 (35) | 油壓 (35) | |
| 定位方式 | - | 斜錐定位 | 斜錐定位 | |
|
夾持力 (35kg/cm2) |
kgf | 960x4=3840 | 960x4=3840 | |
| 使用壓力(升降動力) | kg/cm2 | 油壓 (35) | 油壓 (35) | |
| 上升推力 | kg | 2200 | 7000 | |
| 升降行程 | mm | 60 | 60 | |
| 容許工件荷重 | 臥式 |
kg | 500X2=1000 | 500x2=1000 |
| 檢驗精度 | ||||
| 同一工作台重複定位精度 | mm | 0.01 | 0.01 | |
| 兩個工作台最大定位誤差 | mm | 0.02 | 0.02 | |
| 上下面平行度 | mm | 0.02 | 0.02 | |
| 交換台總重量 | kg | 400 | - | |
