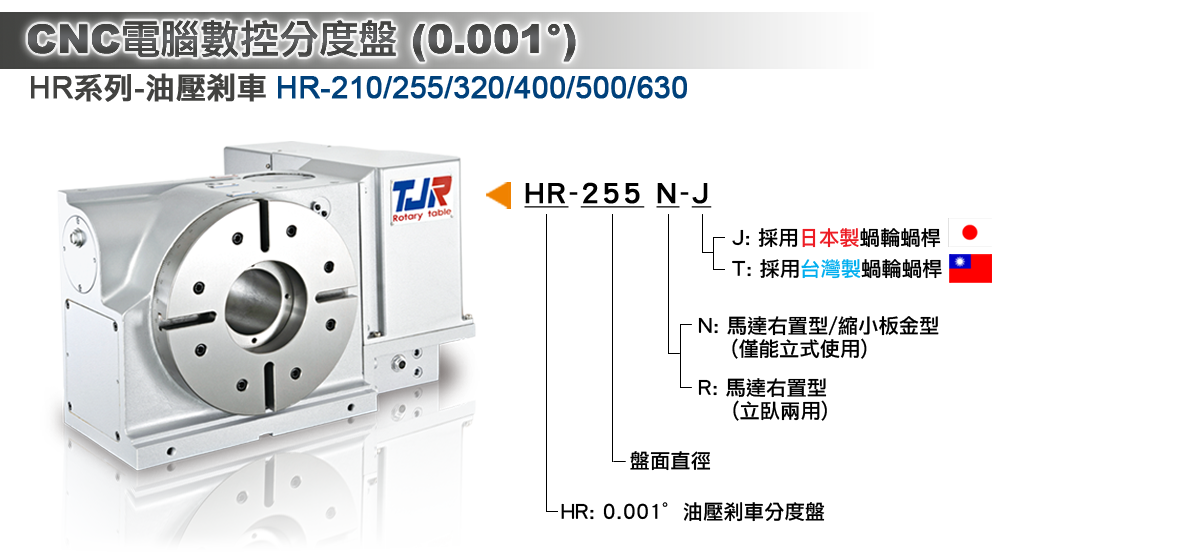

HR:油剎分度盤

精度檢驗標準:日本JIS

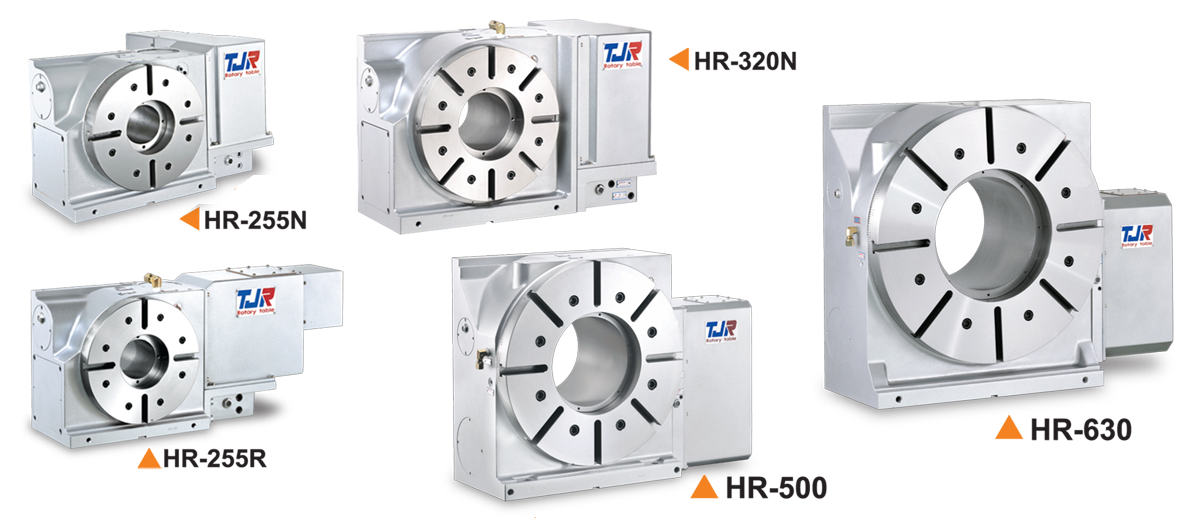

型號 單位 HR-210 HR-255 HR-320 HR-400
盤面直徑 mm Φ 210 Φ 255 Φ 320 Φ 400
盤面中心孔直徑 mm Φ 67 Φ 110 Φ 150 Φ 150
心軸套內孔直徑 mm Φ 40H7 Φ 80H7 Φ 120H7 Φ 120H7

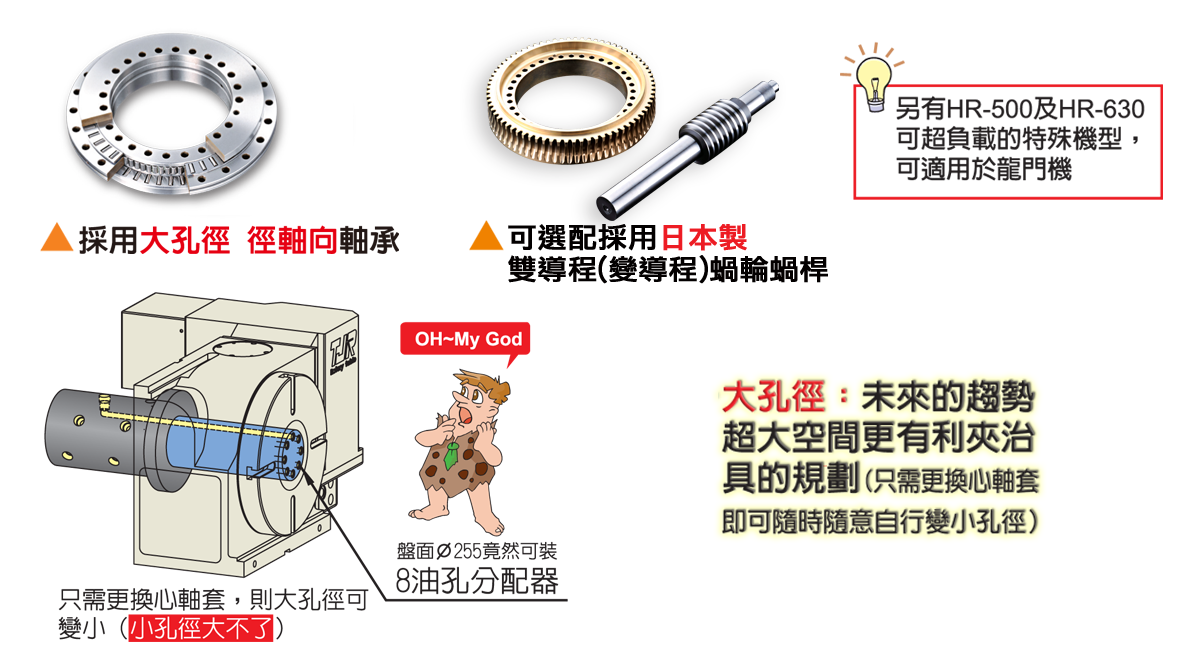

中心孔貫穿直徑 mm Φ 40 大孔徑 Φ 80 大孔徑 Φ 120 大孔徑 Φ 120
中心高度  (立式位置) mm  160 160 210 255
工作臺高度  (臥式水平位置) mm 152 200 235 250
工作臺T型槽寬度 mm 12H7 12H7 14H7 14H7
導鍵寬度 mm  18h7 18h7 18h7 18h7
最小設定單位  deg. 0.001 0.001 0.001 0.001
分割精度  sec.  20 15 15 15
重複精度  sec. 4 4 4 4
鎖緊方式  (使用壓力: 油壓)  kg/cm2 35
鎖緊扭矩  kg-m 28 60 115 200
伺服馬達型號  FANUC 錐軸帶鍵  α4i/β8is(錐軸)   α4i/β8is(錐軸) α12i/β22is(直軸)  α12i/β22is(直軸)
 三菱

錐軸 (台)
直軸 (陸)

  HF-54/104 HF-54/104  HF-204(直軸) HF-204(直軸)
減速比 -  1/90 1/120 1/120 1/120
盤面最大轉速 (以Fanuc α 電機計算)   r.p.m 44.4 33.3 25 25

容許負載慣性容量 (臥置使用時)

  kg.cm.sec2 8.3 20.3 44.8 100
容許工件荷重  立式         kg 75 100 150 200
 使用尾座  kg 150 250 350 500
 臥式         kg 150 250 350 500

容許負載
(轉盤夾緊時)

  F                kgf 1450 2000 3000 4000
 FxL          kgf.m 100 112 300 400
 FxL         kgf.m  28 55 90 180
容許切削扭矩                      kg.m 18 55 80 170
轉台重量 (不含馬達)  kg 55 109 204 315

精度檢驗標準:日本JIS
型號 單位 HR-500 HR-630
盤面直徑 mm Φ 500 Φ 630
盤面中心孔直徑 mm Φ 250 Φ 325
心軸套內孔直徑 mm Φ 220H7 Φ 280H7
中心孔貫穿直徑 mm 大孔徑 Φ 220 大孔徑 Φ 280
中心高度  (立式位置) mm  310 400
工作臺高度  (臥式水平位置) mm 290 325
工作臺T型槽寬度 mm 18H7 18H7
導鍵寬度 mm  18h7 18h7
最小設定單位  deg. 0.001 0.001
分割精度  sec. 15 15
重複精度  sec. 4 4
鎖緊方式  (使用壓力: 油壓)  kg/cm2 35
鎖緊扭矩  kg-m 370 600
伺服馬達型號  FANUC 直軸不帶鍵  α12i/β22is  α12i/β22is
 三菱

直軸不帶鍵

  HF-204 HF-204
減速比 -  1/180 1/180
盤面最大轉速 (以Fanuc α 電機計算)   r.p.m 16.6 16.6

容許負載慣性容量 (臥置使用時)

  kg.cm.sec2 187.5 396.9
容許工件荷重  立式         kg 250 400
 使用尾座  kg 600 800
 臥式         kg 600 800

容許負載
(轉盤夾緊時)

  F                kgf 4000 5000
 FxL          kgf.m 500 850
 FxL         kgf.m 320 500
容許切削扭矩                      kg.m 250 420
轉台重量 (不含馬達)  kg 405 692
